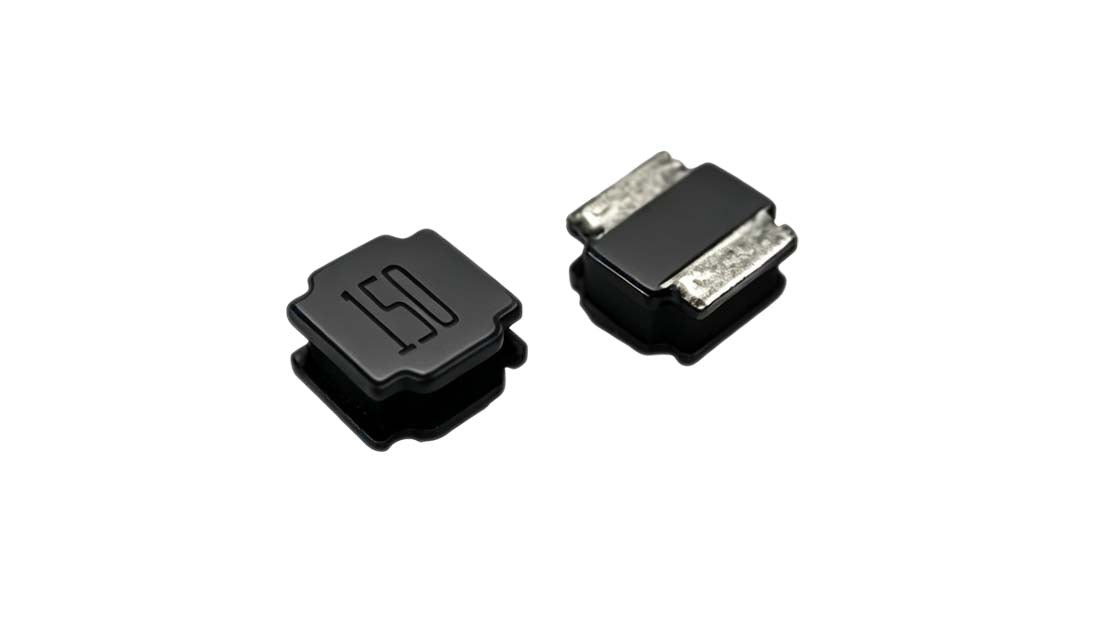

磁胶电感TNR Series-Rev.5.0

磁胶电感TNR Series-Rev.5.0

功能
* 符合RoHS标准
* 高度精确的尺寸
* 终端设备对外部力量具有极强的抗性。
* 在温度和湿度突然变化的环境中具有极高的可靠性
* 卓越的电磁干扰特性，同时具备超低辐射水平

应用程序
* LCD电视/DSC/触摸屏/显示器
* AP路由器/ STB 及智能手机
* 游戏主机及其他电子设备
操作与储存条件
* 工作温度：-40 至 +105°C
* 储存温度：-25 至 +125°C
* 储存有效期：20°C、相对湿度65%条件下为6个月。
查看完整详细信息
尺寸图
注释
■ 所有数据基于环境温度 25℃条件下测试。

■ 电感测试条件为 100kHz, 0.5V。

■ 饱和电流：电感值下降其初始值的 30%时所加载的实际直流电流值。

■ 温升电流：使产品温度上升到 ΔT50℃时所加载的实际直流电流值(Ta=25℃)。

■ 特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品温度。

■ 请务必在最终应用时，验证产品发热状况。
保存
■ 产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。

■ 如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。

■ 产品储存期不建议超过 12 个月，在其他影响下，端子可能会氧化，导致焊接性差。

■ 请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。

■ 请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。

■ 手上的油脂会导致可焊性降低，应避免用手直接接触端子。
