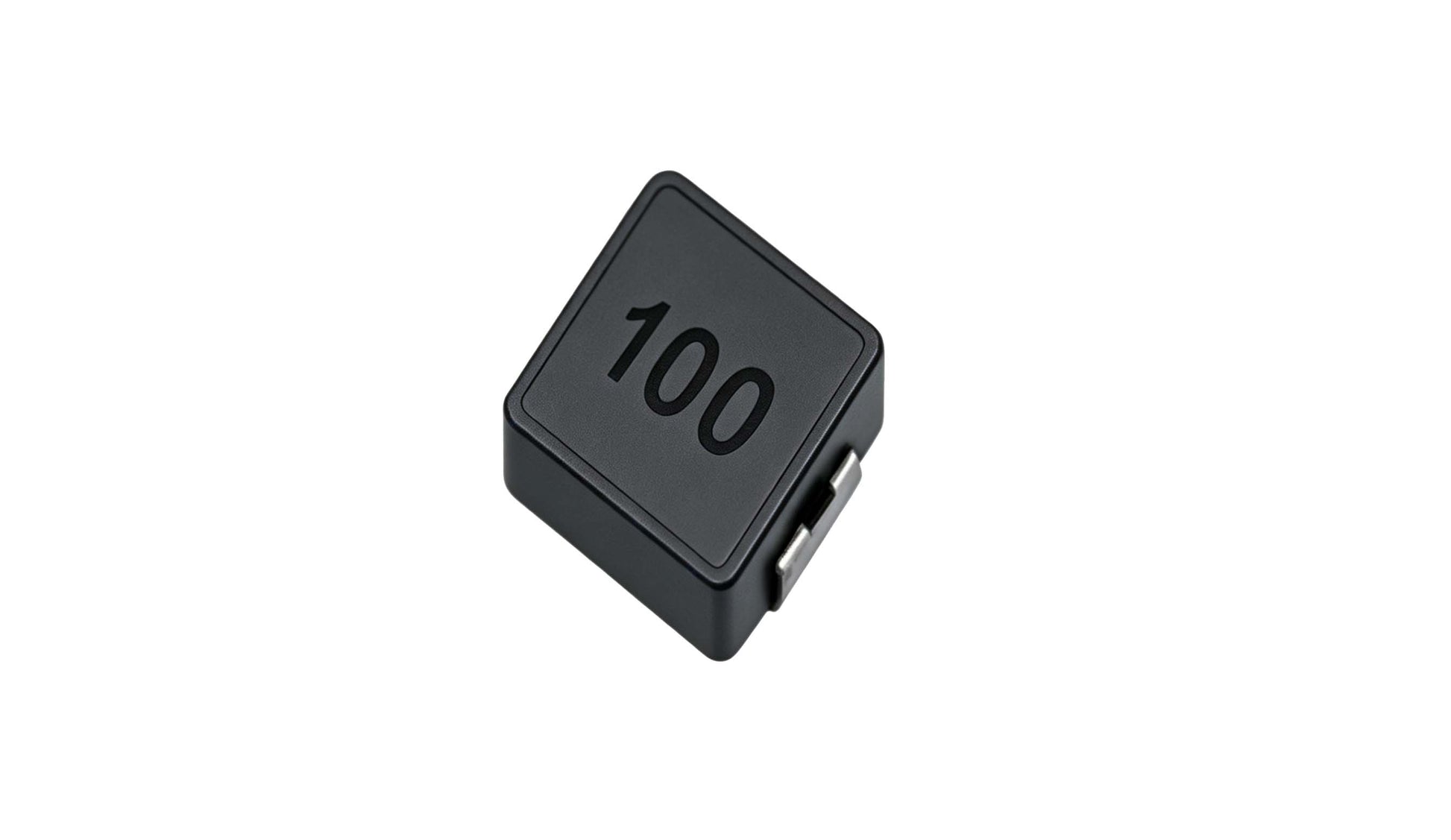

一体成型（喷漆）羰基TMDS Series-Rev.5.0

Name: 一体成型（喷漆）羰基TMDS Series-Rev.5.0
Brand: 钛阳电子
Availability: InStock

功能

* 符合RoHS标准

* 低剖面型

* 屏蔽式建筑

* 由于模塑结构设计，产生的嗡嗡声极低。

应用程序

* 高密度 DC/DC 转换器

* 极性转换器/高速充电器

* 适用于笔记本电脑/服务器/CPU的高电流VRM/VRD

* 超薄 NB/显示器/电视/平板电脑

操作与储存条件

* 工作温度：-55 至 +125°C

* 储存温度：-25 至 +35°C

* 储存有效期：在25°C、相对湿度70%条件下为12个月。

查看完整详细信息

尺寸图

注释

■ 所有数据基于环境温度 25℃条件下测试。

■ 电感测试条件为 100kHz, 0.5V。

■ 饱和电流：电感值下降其初始值的 30%时所加载的实际直流电流值。

■ 温升电流：使产品温度上升到 ΔT50℃时所加载的实际直流电流值(Ta=25℃)。

■ 特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品温度。

■ 请务必在最终应用时，验证产品发热状况。

保存

■ 产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。

■ 如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。

■ 产品储存期不建议超过 12 个月，在其他影响下，端子可能会氧化，导致焊接性差。

■ 请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。

■ 请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。

■ 手上的油脂会导致可焊性降低，应避免用手直接接触端子。
