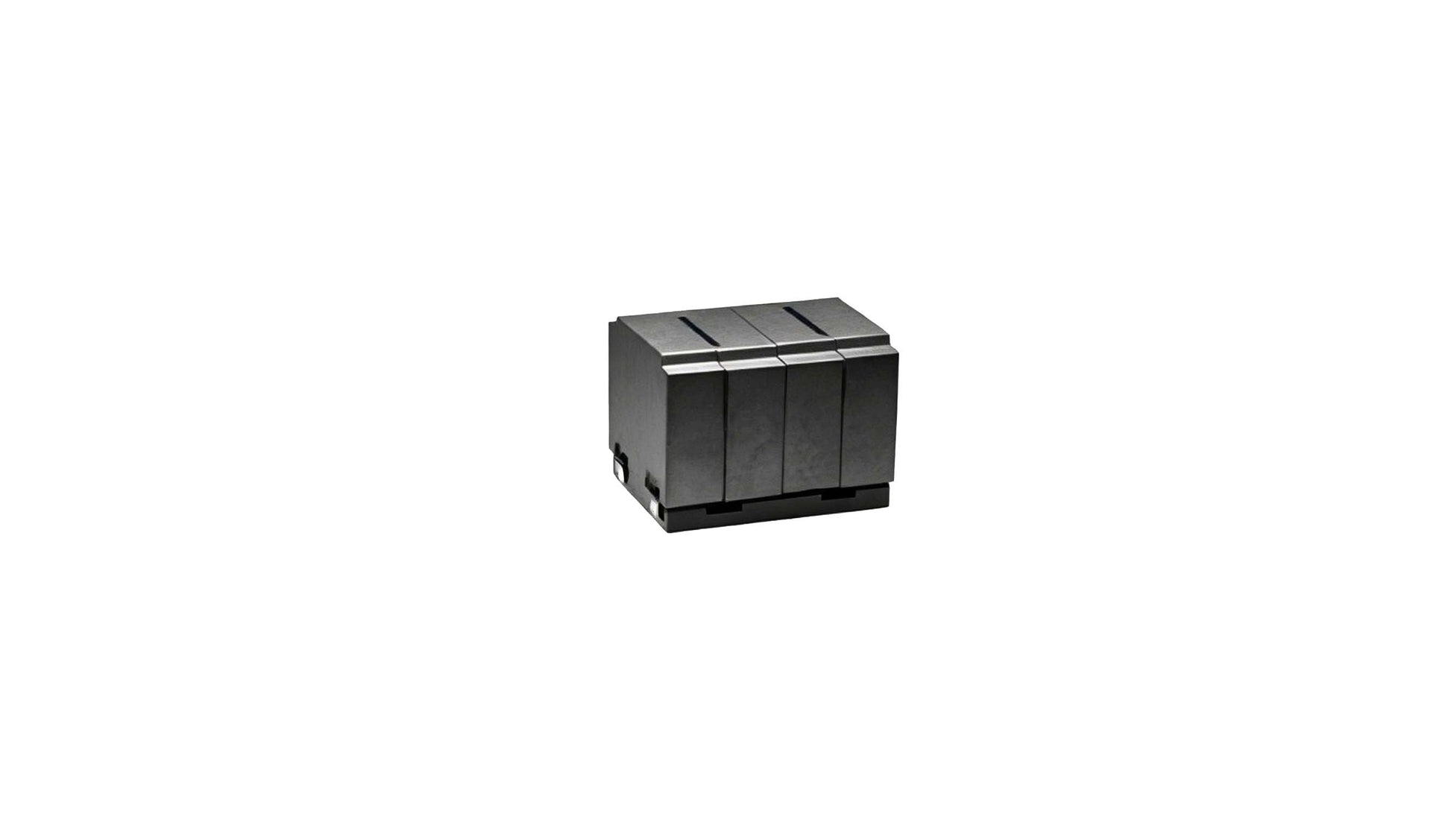

数字功放电感TIDA (SMD)-Rev.5.0

数字功放电感TIDA (SMD)-Rev.5.0

TIDA  一套完整的 LPF 用电感模块系列
该数字放大器具有更高的效率和更低的发热量。

功能
* 空间缩减通过相干结构实现
* 该最优设计方案能够实现高质量的声音效果及低失真度。
* 尺寸小，采用SMD类型，具有磁屏蔽功能
* 大电流，低电阻

应用程序
* 汽车音响、家庭影院系统和大型液晶显示屏

操作与储存条件
* 工作温度：-40 至 +125°C
* 储存温度：-40 至 +85°C
* 储存有效期：在25°C、相对湿度65%条件下为12个月。
查看完整详细信息
尺寸图
注释
■ 所有数据基于环境温度 25℃条件下测试。

■ 电感测试条件为 100kHz, 0.5V。

■ 饱和电流：电感值下降其初始值的 30%时所加载的实际直流电流值。

■ 温升电流：使产品温度上升到 ΔT50℃时所加载的实际直流电流值(Ta=25℃)。

■ 特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品温度。

■ 请务必在最终应用时，验证产品发热状况。
保存
■ 产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。

■ 如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。

■ 产品储存期不建议超过 12 个月，在其他影响下，端子可能会氧化，导致焊接性差。

■ 请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。

■ 请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。

■ 手上的油脂会导致可焊性降低，应避免用手直接接触端子。
